工作原理及结构组成

（一）工作原理

皮带机是以挠性胶带作为物料承载件和牵引件的连续输送设备。根据摩擦原理，由传动滚筒带动皮带，将物料输送到所需要的地方。皮带绕经头部的主动滚筒和尾部的改向滚筒，形成一个无级的环节带，上下两段皮带都支撑在托辊上，拉紧装置给皮带以正常运转所需要的张紧力。工作时，主动滚筒通过它与皮带之间的摩擦力带动皮带运行，物料在皮带上与皮带一起运动。皮带机一般是利用上段皮带运送物料，并且在端部卸料。特殊的是利用专门的卸料装置，可在任意位置卸料。

（二）结构组成

主要包括传动装置（电机、减速机、联轴器、主动轮、从动轮、改向轮）；机架装置（皮带机支架、托辊及支架）； 控制及保护装置（跑偏开关、速度开关、拉绳开关、逆止器）；张紧装置（有螺杆、配重、液压、张紧小车四种）；皮带及辅助装置。

三、产品特点

（1）采用高密封高寿命托辊，精度高、密封好、阻力小、寿命长。

（2）采用可控制动托辊，解决了下运带式输送机沿线可控制动难题。

（3）钢结构焊接前抛丸喷底漆焊接后喷面漆，美观、耐用、不易掉漆，而且能较好的除去钢结构构件表面的锈蚀及飞溅，使钢结构构件表面产生一定程度的凹凸不平的效果，加大构件摩擦系数及涂料的附着力。

（4）全封闭皮带机，不仅外形美观，更具有防尘输送的实用性，配有维修检修门和清扫检修门，具有结构简单，安装迅速，实用性强等特点，对于有环保输送需求的客户是为选择。

（5）与汽车运输相比，具有以下优点：

①输送距离长、运量大、可连续输送；

②运行可靠，易于实现自动化和集中化控制；

③环保节能，性价比很高。

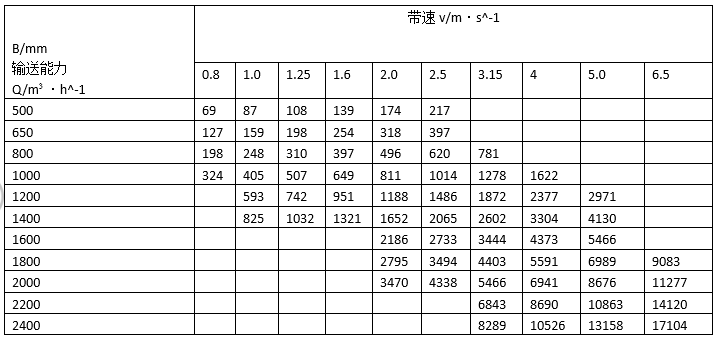

四、基础选型说明

（输送能力Q值系按水平运输，运行堆积角θ为20°，托辊槽角λ为35°时计算的。
