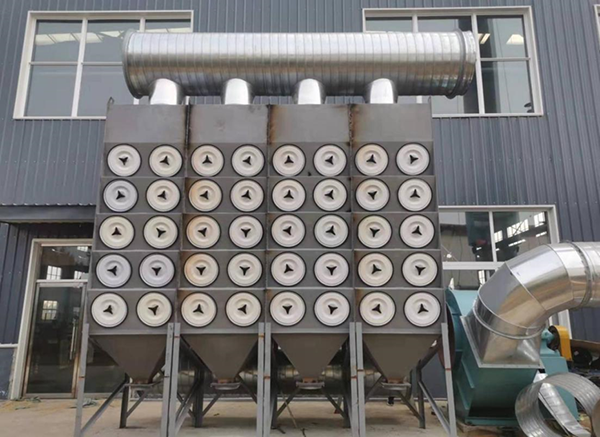

1.结构及工作原理:

含尘气体进入除尘器灰斗后，由于气流断面突然扩大及气流分布板作用，气流中一部分粗大颗粒在动力和惯性力的作用下，沉降在灰斗中；粒度细、密度小的尘粒进入滤尘室后，通过布朗扩散和筛滤等组合效应，使粉尘沉积在滤料表面上，净化后的气体进入净气室后，由排气管经风机排出。滤筒式除尘器的阻力随滤料表面粉尘层厚度的增加而变大。阻力达到某一规定值时进行清灰。此时PLC程序控制脉冲阀的启闭，首先一分室提升阀关闭，将过滤气流截断，然后电磁脉冲阀开启，压缩空气用及短的时间在上箱体内迅速膨胀，涌入滤筒，使滤筒膨胀变形产生振动，并在逆向气流冲刷的作用下，附着在滤袋外表面上的粉尘被剥离落入灰斗中。清灰完毕后，电磁脉冲阀关闭，提升阀打开，该室又恢复过滤状态。清灰各室依次进行，从一室清灰开始至下一次清灰开始为一个清灰周期。脱落的粉尘掉入灰斗内通过缷灰阀排出。

2.产品特点：

①由于滤料折褶成筒状使用，使滤料布置密度大，所以除尘器结构紧凑，体积小；

②滤筒高度小，安装方便，使用维修工作量小；

③同体积除尘器过滤面积相对较大，过滤风速较小，阻力不大；

④滤料折褶要求两端密封严格，不能有漏气，否则会降低效果。

3.选型说明：

选择除尘器时，根据风量设计，一般不能使除尘器在超过规定风量和风速的情况下运行；否则，滤筒容易堵塞，寿命缩短，压力损失会大幅度上升，除尘效率也会降低；但也不能将规格选的过大，否则增加设备投资和占地面积，而且浪费资源，不节能。一般情况下处理风量是根据工艺情况和经验来选择确定的。

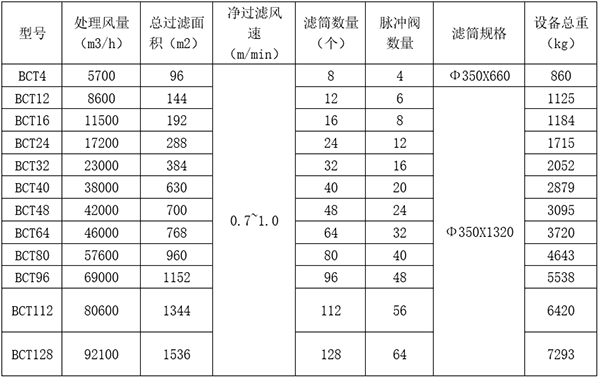

4.选型参数表：
