1.结构及工作原理：

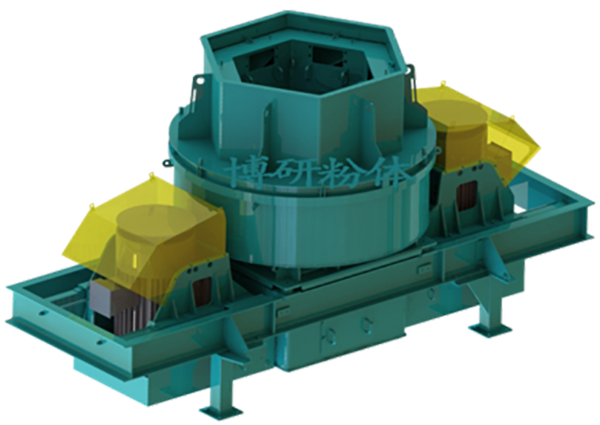

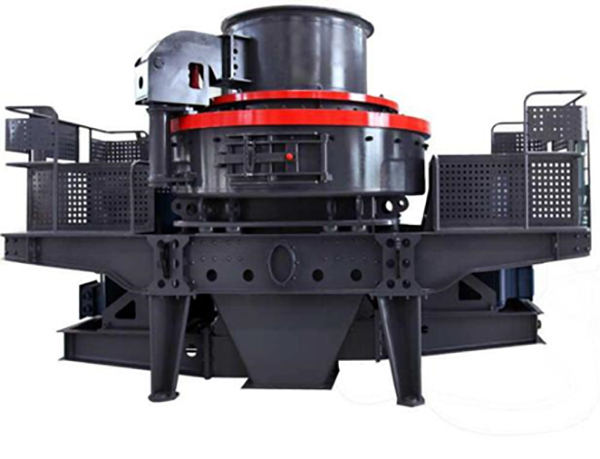

立轴冲击式制砂机主要由机架、传动装置、液压缸、分料盘、破碎腔、平台等部分组成。工作时物料由机器上部入口垂直落入高速旋转的叶轮内，在高速离心力的作用下，与另一部分以伞状形式分流在叶轮四周的物料产生高速撞击并粉碎，物料在互相撞击后，又会在叶轮和机壳之间形成涡流，再次的互相撞击、摩擦和粉碎后从下部直通排出。

2.产品特点：

1)结构简单合理、运行成本低，叶轮自衬磨损小、维修方便。

2)不仅具有破碎矿石的作用，而且还可以对石子进行修形。

3)产品粒形优异，呈立方体，针片状含量较低。

4)受物料水分含量影响小，含水量可达8%左右。

3.选型说明：

1)进料形式可以分为完全进料和进料伴随瀑落进料。

2)工作形式有"石打石"和"石打铁"两种型式，"石打石"型用于加工磨蚀性强的物料；"石打铁"型用于加工磨蚀性不强的物料。

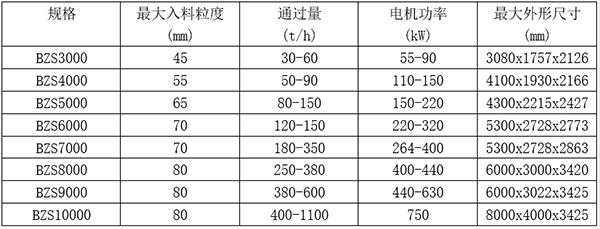

4.选型参数表：
