1.结构及工作原理：

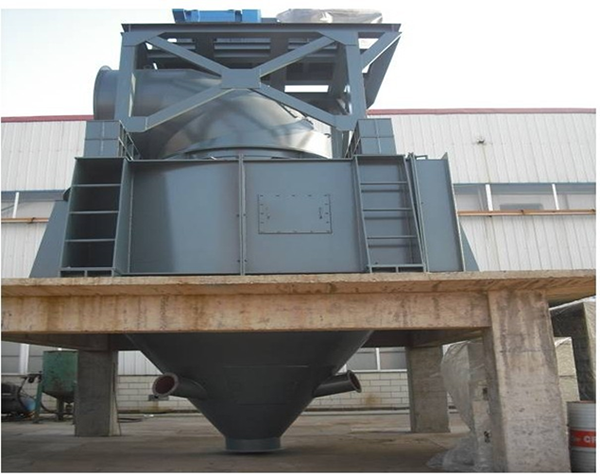

O-Sepa选粉机的结构是一个蜗壳型旋风筒，内装笼型转子，转子外圈装有一圈导向叶片，转子的下部是粗粉锥。被选物料通过顶部的进料口进入，落在旋转的撒料盘上，在离心力的作用下，物料被抛撒出去，撞到缓冲板而改变方向自由下落，在转子和导向叶片之间的环形空间内形成料幕。一次风、二次风从壳体两侧互成180°的两个切向进风口进入，通过导向叶片导向，与转子的旋转作用相结合，形成强烈的水平旋转涡流分离场，强大的剪切力能将物料团块打碎，给快速选粉创造条件，较细颗粒因离心力作用小于气流的向心吸力随气流穿过转子叶片进入转子内，从中间风管被抽出，由除尘器收集；较粗颗粒在下落的过程中，因离心力作用大于气流的向心吸力撞向导向叶片，且不断受到水平切向气流的冲刷，将粘附于其上的细粉不断地冲刷下来，进入到笼型转子的中间。落入灰斗粗粉中的各个细粉，会被灰斗上圆周分布的三次风管清洗，使细粉选出。

2.产品特点：

采用航空空气动力学分析方法对选粉机结构参数作了进一步优化，比传统O-SEPA选粉机的内部结构更合理，选粉效率更高；O-SEPA选粉机采用经有限元分析优化的涡流场、蜗壳设计，导风叶参数选择更合理，选粉涡流场均匀平稳有力、流阻低、噪音低、选粉效率高，可很好降低收尘风机功率；O-SEPA平面涡流高速选粉机选粉区域延伸到转子叶栅内部，气流进叶栅通道不加速且尾迹损失很小，转子叶栅对气流阻力小，功耗低；O-SEPA平面涡流选粉机转子内装涡流打散器，转子内的气流相对于转子只上升不旋转，利用气流进转子后因动量矩减小对转子的推动力，节省驱动功率和减少磨损；为减小气流对壳体和导风叶片等零部件的磨损，壳体和弯头内壁粘贴耐磨陶瓷片；导风叶、挡料圈、密封槽和进料口采用瑞典耐磨钢经耐磨技术处理。

3.选型说明：

本机为负压操作，选粉空气可以是含尘气体、外部空气或两种空气的混合气体。一、二次气体从各自的空气入口沿切线方向进入选粉机，通过具有一定角度的固定导向叶片及转子的隔板形成涡流，三次空气由下部灰斗的三个方向进入。

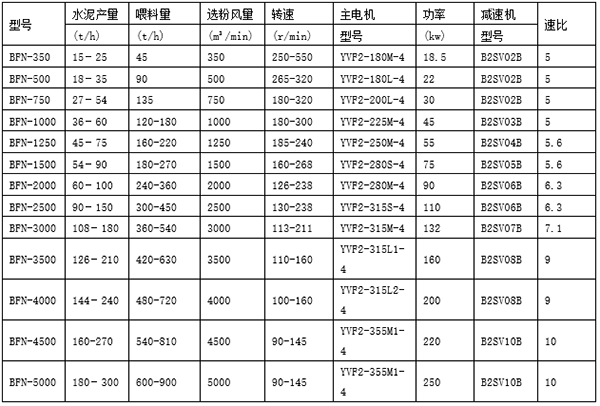

4.选型参数表：
