1.结构及工作原理：

立轴冲击式破碎机是由瀑布溢料破碎腔、深腔型转子、对中给料口、多级闭气循环、重型高可靠性轴承、稀油润滑等装置组成。

立轴冲击式破碎机广泛应用于石料生产中细粒级骨料的改形和人工砂制造，金属和非金属矿山用于替代传统挤压式破碎机的细碎作业；水泥生产用于碎磨流程中的预磨作业，能大幅度降低能耗；重新利用行业中玻璃的粉碎。

2.产品特点：

1）独特设计的料流路径，使“石打石”和“石打铁”破碎能满足制砂、改形、制砂等不同工况要求，同时能保证能耗低、磨损小、产量高等经济运行成本。

2）入料口大小可调节，保证物料处于积满入料状态，空气进入少，粉尘少，物料不直接冲击转子，运行平稳。无论开口大小，确保入料始终对准转子体中点，大大修善偏向入料时产生的振动，运行更平稳。合理的使用溢流给料，可轻松实现所需的产品级配，提高设备的产能。

3）能引导向上、下喷射的粉尘气流在破碎机内形成内部循环，更好的防止粉尘空气溢出，很好的去除粉碎机工作时粉尘的发散。

4)“石打石”腔和“石打铁”腔可快捷更换，适应更多工艺、工况。中开门结构便于随时观察腔内工作情况及更换耐磨件。工作量小，无需吊机。深腔型三通道转子，通过能力大，耐磨件少，通用性强，更换方便。

5）润滑充分，强制散热、过滤，具有漏油、少油、过热等多重安全保护，与启动柜连锁启动，无需日常维护。采用进口软启动器，监控电机、润滑站，具备油温实时显示，过热保护，振动保护等功能。

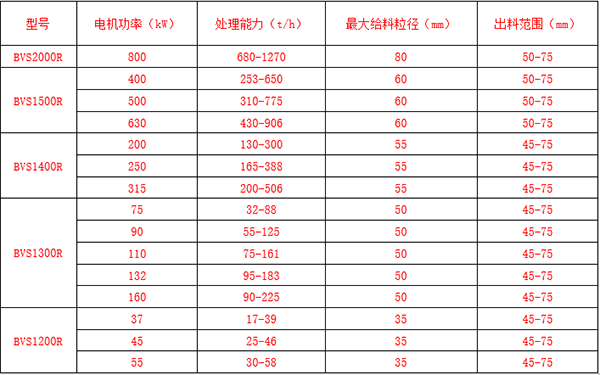

3.选型参数表：
