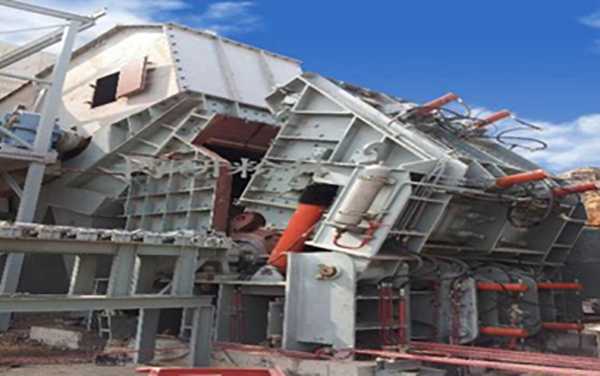

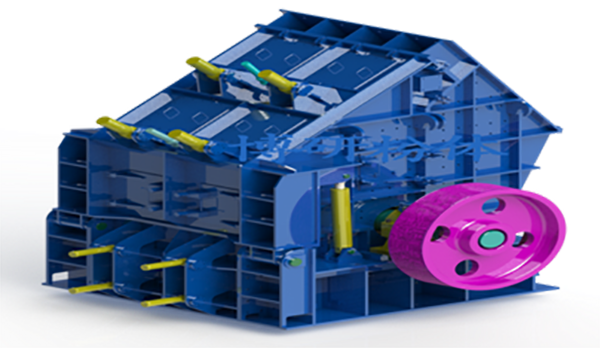

1.结构及工作原理：

单转子反击式破碎机有一个可逆转动的转子，在转子上的两侧都装有反击板，给料槽放在转子中间的上部。由于它具有可逆转动的特点，两套反击板两面的磨损可以得到平衡，这就大大减少了维护检修的工作量。转子上固装着六块板锤，板锤用比较耐磨的高锰钢材料铸造而成。转子本身用键团装在主轴上，主轴两端借助滚动轴承支撑在下机支架上。

单转子反击式破碎机的构造，料块从进料口喂入，为了防止料块在破碎时飞出，在进料口进料方向装有链幕。喂入的料块落在篦条筛的上面，细小料块通过篦缝落到机壳的下部，大块的物料沿着筛面滑到转子上。

在转子的圆周上固定安装着有一定高度的板锤，转子由电动机经V型皮带带动作高速转动。落在转子上面的料块受到高速旋转的板锤的冲击，获得动能后以高速向反击板撞击，接着又从反击板上弹回来，在破碎区中又同被转子抛出的物料相碰撞。由条筛、转子、反击板以及链幕所组成的空间称为一冲击区；由反击板与转子之间组成的空间是二冲击区。物料在一冲击区受到互相冲击而破碎后，继而又进入二冲击区受到再次的冲击粉碎。破碎后的物料经机壳下部的出料口卸出。

反击板的一端用活链悬挂在机壳上，另一端用调节螺栓将其位置固定。当大块物料或难碎物件夹在转子与反击板之间的间隙时，反击板受到较大压力而使反击后移，间隙扩大，可让难碎物通过，而不致使转子损坏。而后反击板在自重作用下，又恢复原来位置，以此作为破碎机的保护装置。

2.产品特点：

1）破碎能力大、产品质量稳定、生产成本低和运行维护方便。

2）重型反击板设计，液压调节开口，能承受更大的破碎冲击力和保持产品稳定。

3）重型化转子设计，板锤座厚重坚固，获得巨大的转动惯量和冲击破碎力，造就了更大的破碎比和提高了产品粒形，板锤锁紧装置简单可靠，宜安装。

4）“船形”板锤外形与磨损趋势一致，有利于板锤寿命提高和产品粒度稳定；板锤与转子为加工面接触，确保板锤的牢固，从而防止板锤断裂。

5）磨耗件模块化设计，更大限度地减少磨耗件库存和提高磨耗件的使用率，易更换。标准衬板能覆盖80%的反击式破碎机。

6）各种机械安全装置，确保破碎机检修人员的人身安全，液压装置便于排料口的调节和设备的维护，降低做业强度，提高生产效率。

7）高质量的焊接技术加以退火处理，确保壳体、转子体、反击板承受更大的破碎冲击力，获得更好的破碎效果。

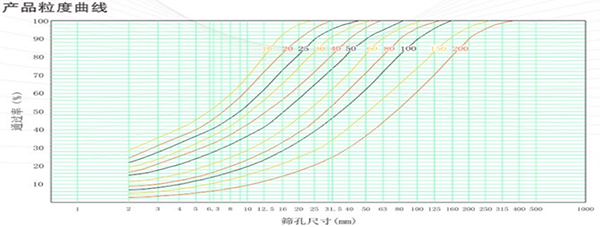

3.选型说明：

反击式破碎机可很好的处理含湿量较大的物料，也可适用于软的物料或硬度非常大的物料。可灵活调节出料粒度，调节范围广，易损件相较于其他破碎机小，金属利用率高。

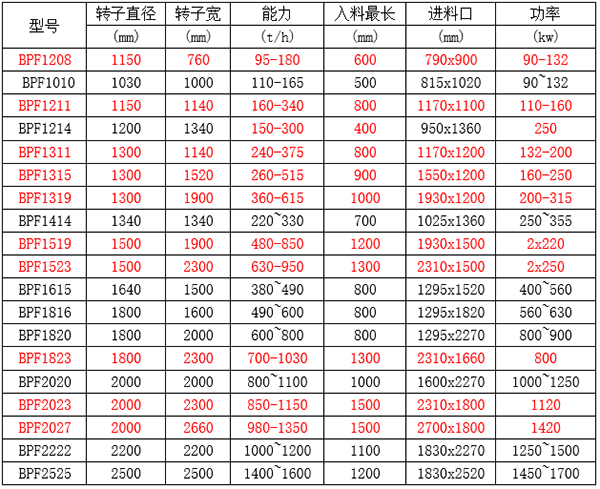

4.选型参数表：
