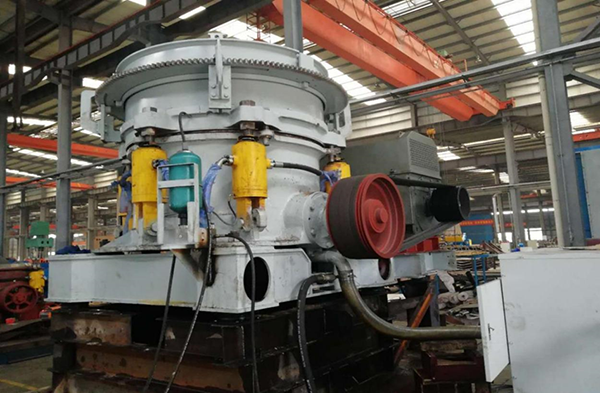

1.结构及工作原理：

其结构组成主要有机架、传动装置、动锥、定锥、平衡轮、偏心套、润滑系统、液压系统等部分。工作时碎腔里面的物料受到破碎动锥高速，大冲程的强大冲击力、挤压、弯曲作用，物料被快速的粉碎，并沿动锥下滑，经过破碎腔下部平行带，再经受至少一次破碎作用，从而将粒度均匀的成品物料排出破碎腔。

破碎腔型式：

圆锥破碎机的结构大同小异，因破碎腔平行带长，给料口和排料口均比较小，所以可以获得较细粒度的产品。只是在破碎型腔型式上略有不同，大致可为中碎腔型和细碎腔型两种：

S型：标准圆锥破碎机（一般用于中碎）：给料口大，平行区短，故破碎产品较粗，产量较高，一般放在粗破碎之后即颚破或旋回破碎机之后作为中碎使用。

C型：短头圆锥破碎机（一般用于细碎）：给矿料小，平行区长，作为中碎之后细碎适用。

2.产品特点：

1）与弹簧圆锥相比，加大了动锥直径、偏心距和给料口尺寸，实现“层压破碎”原理可以获得更好的产品粒型。固定的主轴和抗旋摆机构设计，改变了主轴受力，增强了动锥稳定性，提高了零部件的寿命。周边多组过铁保护油缸更能提高局部过铁能力，减少机架整体受力。机架的设计比同类国外产品更加坚实，机架上部有加强法兰和筋板，下部增厚50%，从而提高20%的功率和15%的转速。通过调整偏心力矩和转速，可以方便地调整破碎力的大小。

2）主轴和传动轴采用高轻度合金材料和先进的热处理工艺，确保长期稳定运行。提高了相关零件的加工精度，可根据客户需求，选择后填料和无填料的动锥衬板和定锥衬板。破碎比大，开路破碎即可达到粒度要求。

3）过载保护系统采用自主创新设计的国际先进溢流阀系统控制，取代传统的释放缸带蓄能器装置，提升了过载速度，同时降低了过铁装置的故障率。能源消耗低，产品粒度均匀，用于各种硬度矿石的中碎和细碎。

3.选型说明：

1)破碎效果对比：虽说这两种液压圆锥破碎机破碎效果都不错，但多缸液压圆锥破碎机破碎锥旋摆速度快的多，因此多缸液压圆锥破碎机的成品中，细粒级成品含量百分比更高、产品更均匀。

2)整机性能对比：单就物料破碎而言，单缸液压圆锥破的冲程突破物料弹性变形，使之破裂是绰绰有余的，但因单缸液压圆锥破破碎机的破碎锥冲程远小于多缸液压圆锥破碎机，若从促使破碎腔中的物料实现粒子间的破碎方面而言，单缸液压圆锥破碎机就远不如多缸液压圆锥破的破碎效果好。

3)圆锥破碎机运行时，要求一定挤满给料，否则会带来偏心套、衬套等严重损毁，而单缸液压圆锥破碎机可以不挤满给料，所以单缸液压圆锥破碎机生产条件相对较好。适用于中细碎的各种矿石和岩石，如铁矿石、有色金属矿石、花岗岩、灰岩、石英岩、砂岩和鹅卵石等。

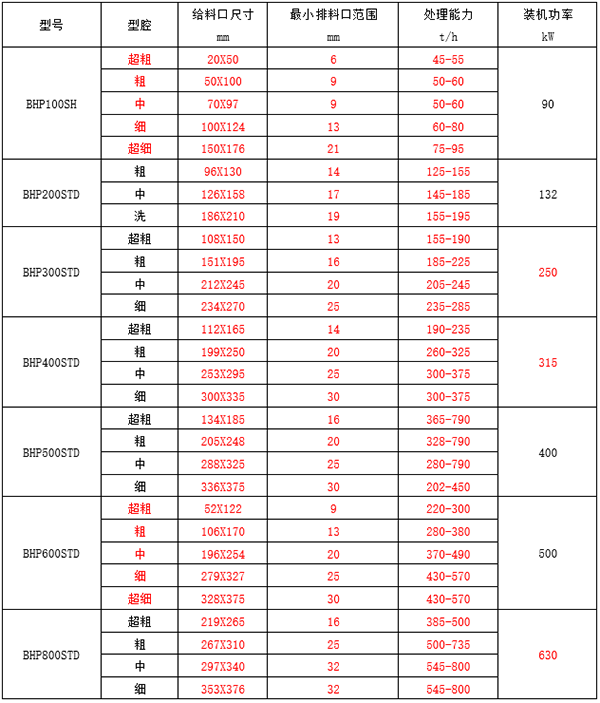

BHP-T多缸液压圆锥破碎机参数表

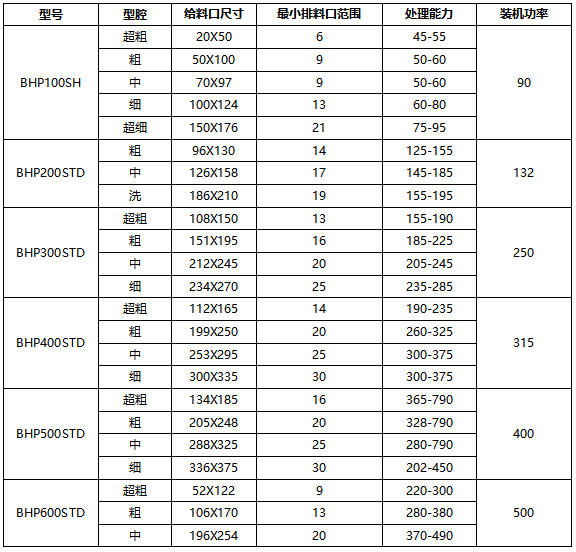

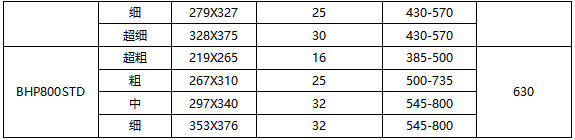

4.选型参数表：
