1.结构及工作原理：

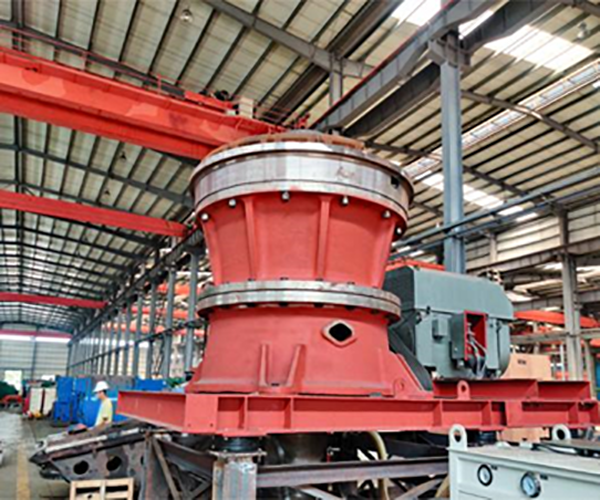

单缸圆锥破碎机结构主要有机架、传动装置、动锥、定锥、平衡轮、偏心套、润滑系统、液压系统等部分组成。工作时碎腔里面的物料受到破碎动锥高速，大冲程的强大冲击力、挤压、弯曲作用，使物料被快速的粉碎，并沿动锥下滑，经过破碎腔下部平行带，再经受至少一次破碎作用，从而将粒度均匀的成品物料排出破碎腔。

2.产品特点：

(1) 单缸液压圆锥破碎机由于采用液压调整和液压保护，省略了弹簧机型复杂的调整环、支承圈及弹簧部件，设备结构简化，重量轻。

(2) 破碎机可以借更换偏心轴套的方法，改变偏心距大小，以适应不同物料的需求。

(3) 调整排矿口只需操作液压系统控制阀即可完成调整程序。如遇到过铁卡住时，只需通过操纵液压操作阀控制动锥上下升降即可排除，降低操作工人的劳动强度和技术难度。

(4) 单缸液压圆锥破碎机采用密封筒结构防尘，较弹簧机水密封更可靠，而且弹簧机水密封除了增加供、排水问题外，还存在油水混合，造成润滑不良的故障。

  （5）传动齿轮为大小螺旋锥齿轮，可实现大扭矩和高能效传动。偏心铜套与偏心套两者组合，通过键安装在偏心铜套不同的键槽中，可轻易实现多个偏心距设定，以适应不同矿石和工况的要求，从而实现挤满仓给料。

  （6）根据物料层破碎原理和腔壁磨损特性，腔型设计为曲线，能确保破碎机产量大、产品质量高、磨损成本低的目标。通过液压、电气共同保护主机过载，尽可能降低过载时对主机的损伤。润滑系统、液压系统按照模块化设计，各自独立运行，通过与主电机连锁，可实现对油温、流量、压力、功率、异常电源等保护。

3.选型说明：

单缸圆锥破碎机适用于硬岩破碎，主要因为其利用了料层的挤压，转速相比其他圆锥破更高，惯性冲击也更强，破碎能力和破碎效率都更好，在近年来的砂石生产线中成为主荐设备，甚至在石灰石、凝灰岩破碎中也常常用到。

4.选型参数表：

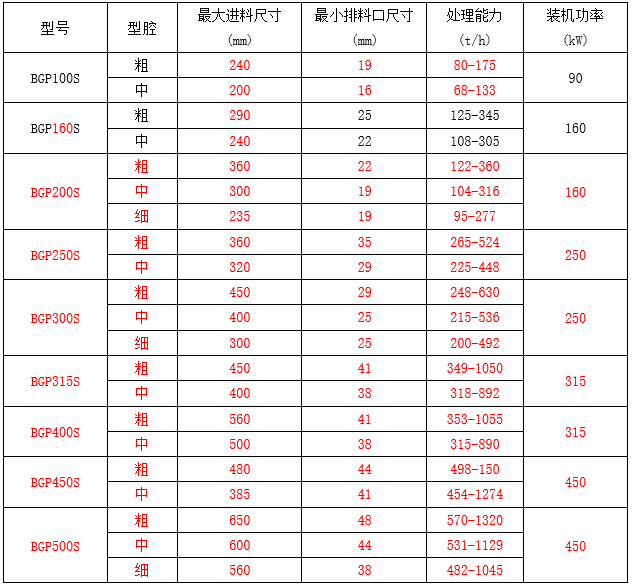

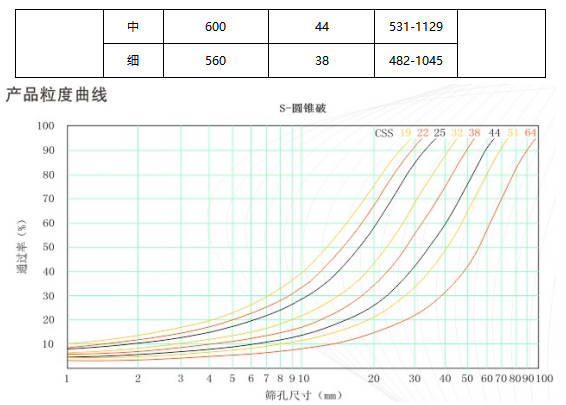

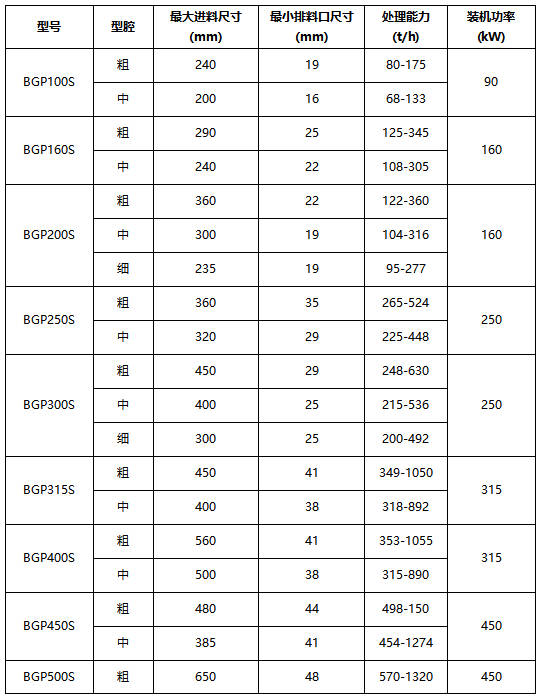

BGP-S中碎系列单缸液压圆锥破碎机参数表：

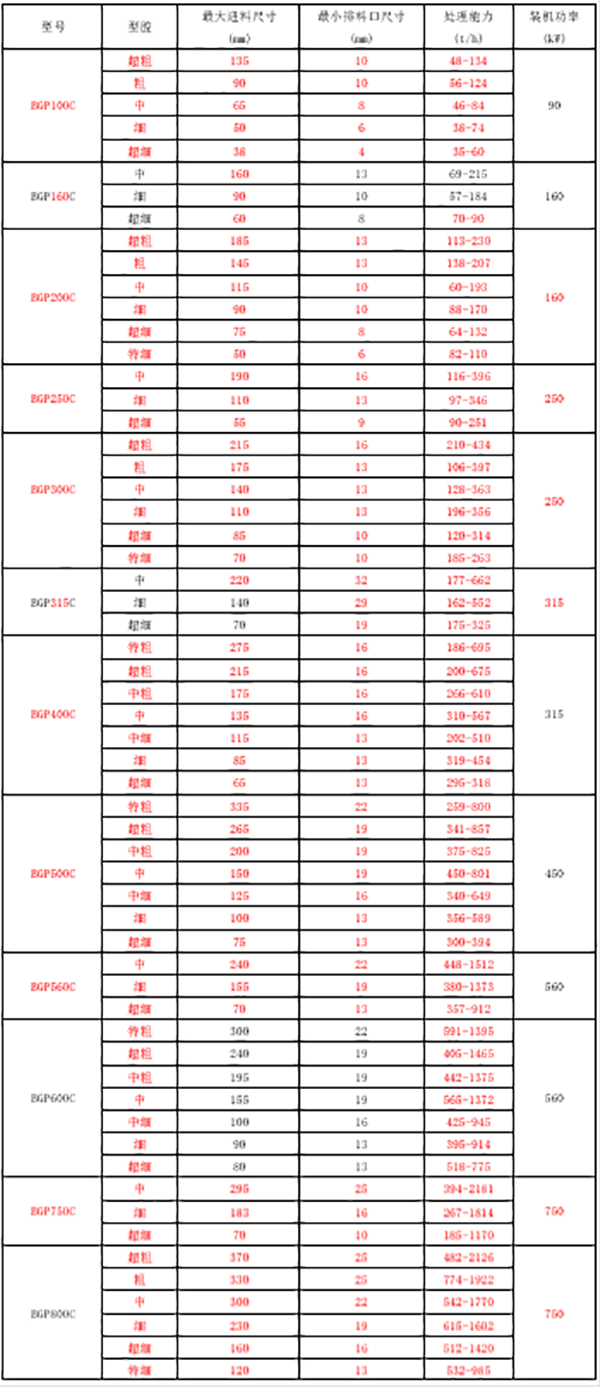

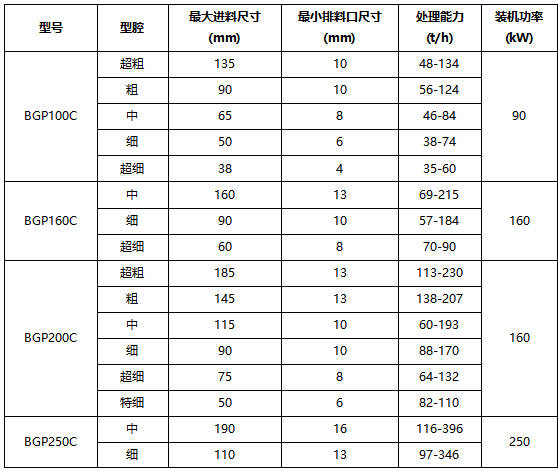

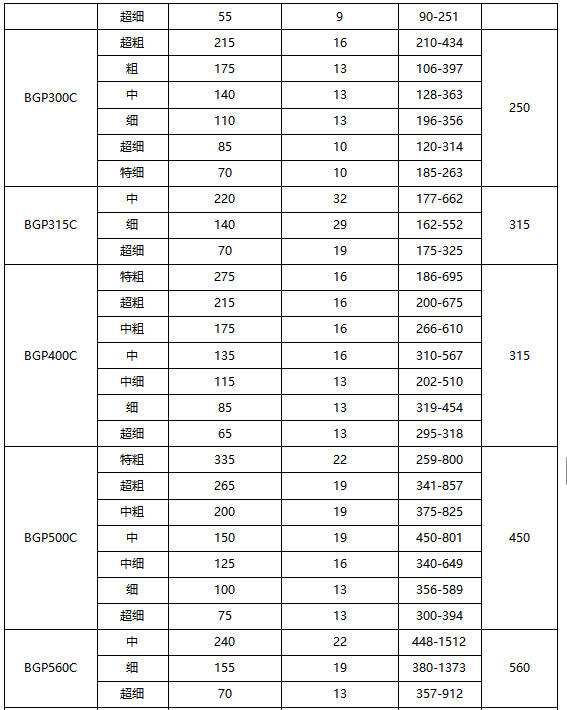

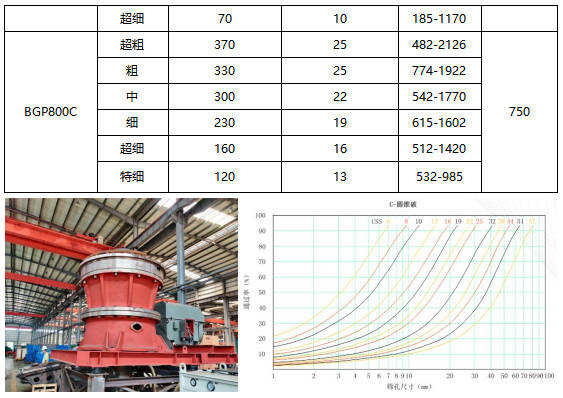

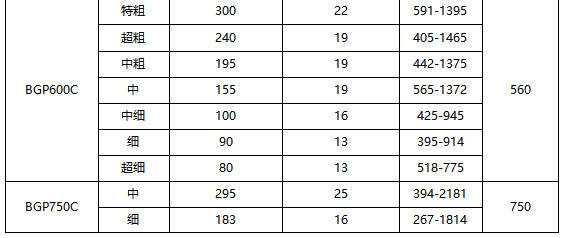

细碎系列单缸液压圆锥破碎机参数表：
