1.结构及工作原理：

旋回式破碎机也称粗碎圆锥破碎机，适用于各种岩石和矿石的初级破碎。主要由传动装置、底架、偏心套、破碎锥、横梁、润滑装置、液压系统等部分组成。物料从上部给入，由于偏心机构的作用，做旋摆运动，使动锥的锥体周期性地靠近与离开定锥的锥面，当动锥靠近定锥时，产生破碎作用，矿石被挤压、折弯而破碎；离开时已被破碎产品靠自重排出。旋回破碎机对物料除有压力作用外，还有弯曲力和磨削力，故破碎能力较强，而且因为连续作用，生产率较高。

2.产品特点：

作为一种粗破设备，与颚式破碎机相比，具有如下优点：

1)破碎腔深度大，工作连续，生产能力高，单位电耗低。与给料口宽度相同的颚式破碎机相比，生产能力比后者要高一倍以上，而每吨矿石的电耗则比颚式破碎机低0.5-1.2倍。

2)工作比较平稳，振动较轻，基础所需承载的动载荷较小，旋回破碎机基础所需承载的动载荷约为设备重量的2-3倍，而颚式破碎机所需承载的动载荷为设备重量的5-10倍。

3)可以挤满给矿，旋回破碎机可以直接给入原矿石，使用于大粒径入料要求，破碎性能更佳。而颚式破碎机不能挤满给矿，且要求给矿均匀，故需要另设矿仓和给料机，当矿石块度大于400毫米时，需要安装价格昂贵的重型板式给料机。

4)旋回破碎机易于启动，而颚式破碎机启动前需用辅助工具转动沉重的飞轮。

5）旋回破碎机具有处理量大，破碎效率高，破碎比大，产品粒度均匀，适合特大生产规模条件下使用。

6）具有外置调整齿轮侧隙，调整和维护更加方便。横梁无需拆卸即可更换横梁衬套和油封，可以大量减少设备停车时间，减少因维护设备造成的产量损失。采用平衡式设计，设备在工作运行状态时冲击力小，更加稳定可靠。

7）高强度的机架设计，适应各种恶劣工况环境；主轴和动锥采取一体式结构设计，避免破碎过程中出现动锥松动；配有主轴位移传感器，可以实时监测主轴位置，便于调整排料口的大小；润滑系统、液压系统按模块化设计，各自独立运行，通过与主机连锁，可实现对油温、流量、压力、功率、异常电源的保护。

3.选型说明：

1)当处理的物料为片状和长条状的坚硬矿石，或需要两台、甚至两台以上的颚式破碎机才能满足生产要求时，应优先选择旋回破碎机来代替颚式破碎机。

2)当处理的物料为破碎潮湿和粘性矿石，或生产规模较小的中小型选矿厂时，宜选用颚式破碎机。

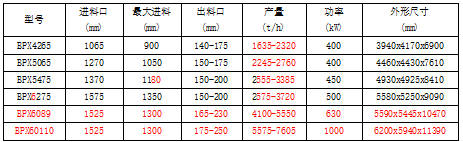

4.选型参数表：
