1.结构及工作原理：

原煤经过回转下料器喂入立磨，随磨盘的旋转从其中心向边缘运动，同时受到煤立磨磨辊挤压而粉磨。粉磨后煤粉在磨盘边缘处被从风环进入的热气体带起，粗粉回到磨盘再粉磨，合格细粉由热风带入袋收尘器收集后由空气输送斜槽送至库侧提升机入成品库。烘干热源来自现场热风炉内燃烧产生热风。热风通过管道进入磨机，出磨气体净化后由系统风机排入烟囱，其中一部分通过循环风管再次循环入磨。

2.产品特点：

1）集粉磨、烘干、选粉、输送于一体，节能。

2）磨盘形状有利于粉磨后的物料撒向磨盘边缘被及时分离出来，减少过粉磨。效率高，电耗低。

3）煤立磨磨辊能翻出机外，检修及更换易损件十分方便。

4）辊套为对称的轮胎形状结构，能翻面使用，使用寿命长，运行成本低。

5）选粉机为动-静态分离器，效率高，阻力小。

6）设有限位装置，在磨盘上无料时能防止磨辊与磨盘直接接触，避免磨损和剧烈振动。

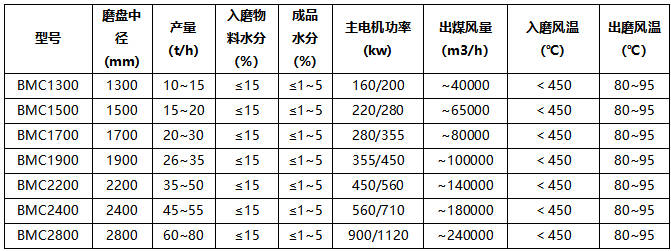

3.选型参数表：
